Açısallık Toleransı

Giriş

Teknik resimlerde sadece ölçüler değil, bu ölçülerin hangi hassasiyetle uygulanacağı da önemlidir. İşte tam bu noktada geometrik toleranslardan biri olan açısallık toleransı (angularity) devreye girer.

Açısallık Toleransı Nedir?

Açısallık toleransı, bir yüzeyin veya eksenin belirli bir referansa göre istenen toleransta kalmasını ifade eder.

• Sembolü: “∠”

• Açısallık, genelde datuma göre tanımlanır.

Neden Önemlidir?

• Mekanik parçaların doğru çalışabilmesi için doğru açılara sahip olması gerekir.

• Örneğin, bir dişli sisteminde veya eğimli yüzeylerin birbirine temas ettiği yerlerde açısal hatalar, montaj sorunlarına ve aşınmalara yol açabilir.

• Üretimde açısal hatalar, parça ömrünü kısaltır ve maliyeti artırır.

Açısallık Toleransının Kullanımı

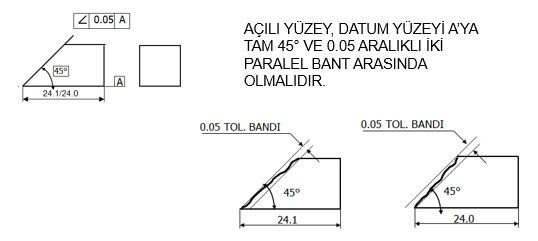

Bu resme göre, ilgili yüzeyin A datumuna göre 0.05 mm’lik tolerans bölgesinde olmasını şart koşar.

Ölçüm Yöntemleri

• Koordinat Ölçüm Cihazı (CMM) ile yüksek hassasiyetle ölçülebilir.

• Basit kontrol için açı mastarları veya özel fikstürler kullanılabilir.

Dikkat!

Açısallık sembolü, açılı yüzeyin veya eksenin tolerans bölgesinde kalması için kullanılır. Açı değişmez! Boyutsal açı toleransı olan 45°±0,05' ile karıştırılmamalıdır.

Sonuç

Açısallık toleransı, parçaların açılı yüzeylerinin doğru üretilmesini sağlayarak uygun montaj, uzun ömür ve kalite güvencesi sağlar. Tasarımcı için hassasiyet, üretici için yol gösterici, kalite kontrol içinse ölçüm kriteridir.
